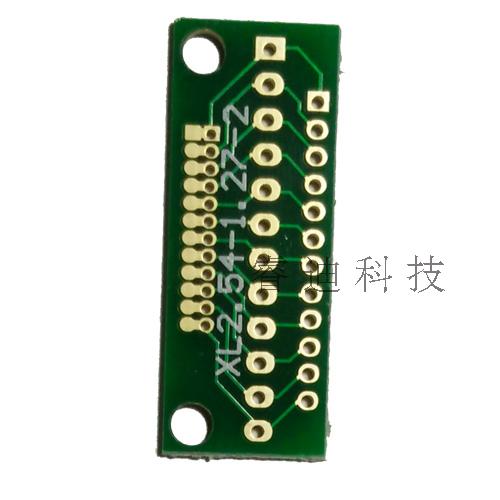

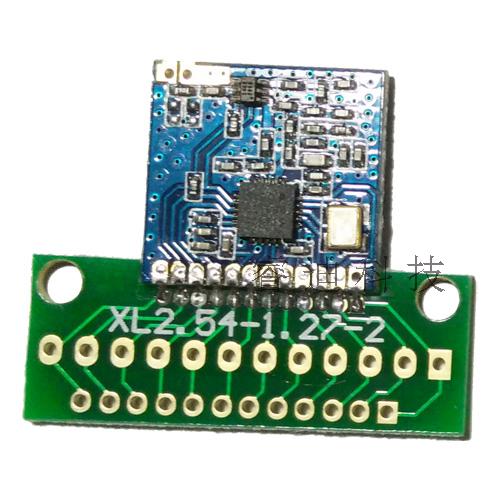

样品配送2-4个转接板
【产品简介】
XL4438-SMT无线模块是由我公司采用采用了Silicon Labs的Si4438 B1版芯片精心设计而成,是一块完整的、体积小巧的、低功耗无线收发模块。Si4438是高性能低电流的433MHz收发器，是EZRadioPRO系列中一员，包括完整的发送器和接收器。最高灵敏度为-124dBm,最大输出功率+20dBm，支持(G)FSK，4(G)FSK，(G)MSK,OOK和ASK调制，数据速率范围为100bps~500bps,工作电压1.8V~3.6V，关断电流30nA，待机电流400nA。Si4438具有窄带和特许频段应用的较佳相位噪声，良好的阻塞和选择性能，58dB相邻通道，1MHZ处阻断增益为75dB.还具有12.5kHz信道间隔的58dB的邻道选择性，确保了在恶劣的RF条件下的可靠的操作，这对于窄带操作是特别重要的。Si4438提供了卓越的输出功率(最高为+20dBm)和出色的TX的效率。其高输出功率和灵敏度，及在业界领先的144分贝链路，扩展了通信链路的范围和可靠性。这一定程度上满足了射频信号放大的开发难的问题。在最大功率设置条件下，开阔通信距离可达1500千米。远超SI4432,素有“穿墙王”之称。模块集成了所有射频相关功能和器件，用户不需要了解无线电的相关知识，就可以使用本模块轻易的开发出性能稳定可靠的无线相关产品。
【模块特点】
- XL4438-SMT是基于Silicon公司原厂相关资料精心设计专业制造而成，最为嵌合SI4438的各种特性。
- 模块器件全部采用村田高频规格的电感电容，晶体为10ppm的高精度规格确保模块的无线特性得到充分体现。

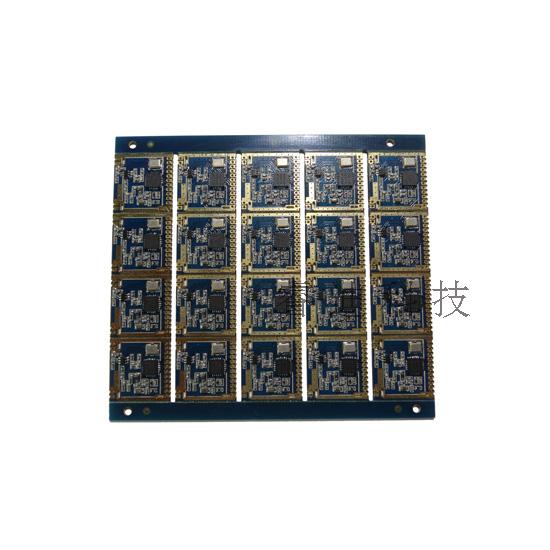

- 由深圳专业的OEM加工厂 使用高精度贴片机 环保无铅焊锡加工而成，所有模块均经过专业设备测试，模块的一致性和稳定性均有充分保障。

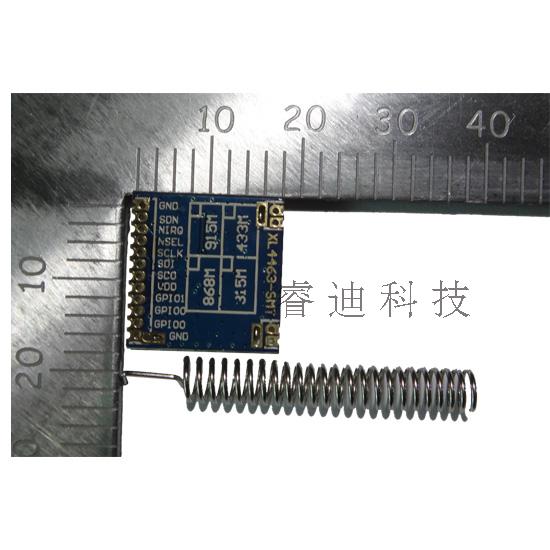

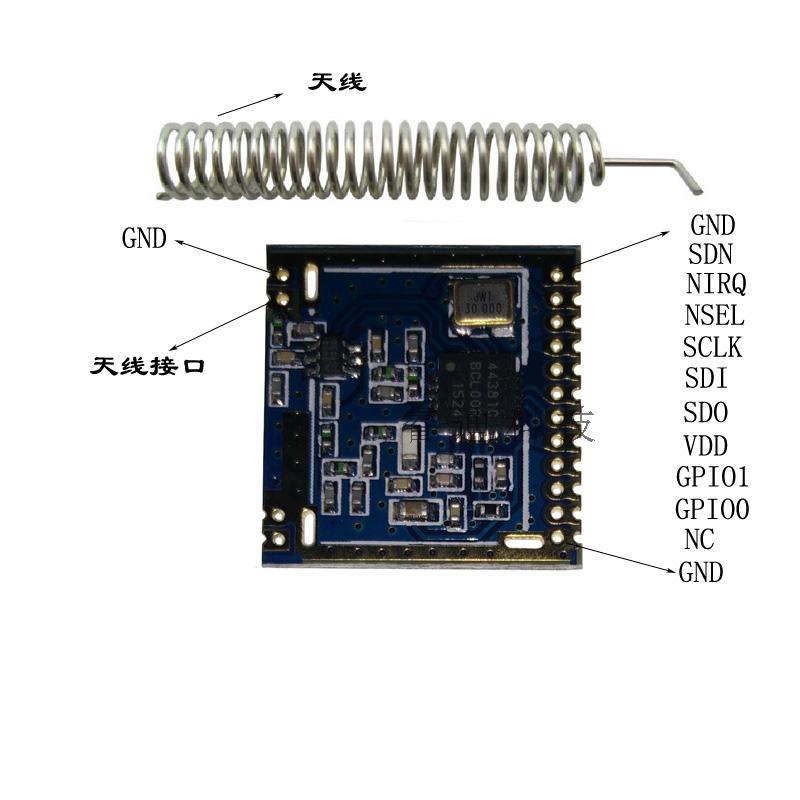

- SPI接口，小体积尺寸，邮票孔接口方便嵌入式设计，充分扩展距离，使您的设备性能更上一层楼。
- 带屏蔽罩，抗干扰性能更优！（默认无屏蔽罩）
【发货清单】
- XL4438-SMT无线模块一个
- 银色433M天线一个
- 参考程序资料包，购买后在线直接发或发邮箱
【模块详细说明】
1、 频率范围：425-525M（天线匹配最佳范围，且国内为免费ISM频段）
2、 灵敏度： 高达-124dBm(0.5Kbps)
3、 无线发射最大输出功率：20dBm(1.2Kbps，433M)
4、 数据传输率：0.1-500Kbps
5、 调制模式：FSK，GFSK ,4GFSK和OOK
6、 供电：1.8-3.6 V
7、 超低耗 在掉电模式为30nA(4.21ms),在待机模式40nA；
接收电流14mA、最大发射电流75mA。
8、 数字接收信号强度指示(RSSI)
9、 定时唤醒功能，无线唤醒功能（WUT）
10、 天线自动匹配及双向开关控制
11、 可配置数据包结构
12、 前同步信号检测
13、 64 字节收发数据寄存器（FIFO）
14、 片内集成低电池电量检测
15、 片内温度传感器和8 位模数转换器
16、 工作温度范围：-40 ~ +80°C（温度特性和产品一致性要好很多！）
17、 集成稳压器
18、 快速唤醒和跳频功能
19、 上电复位功能
20、 内置晶体误差调整功能
21、 芯片自动计算并校验CRC-16，并且支持三种16 位CRC 多项式
22、

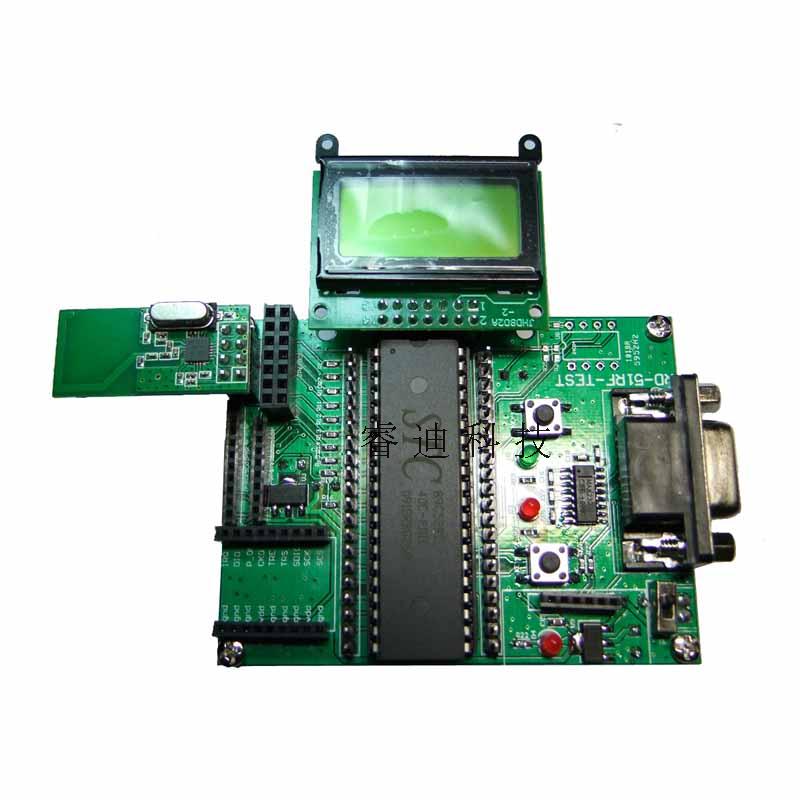

【配套测试板】
STM8S103F STC89C52
【应用注意事项】
1、天线周围一定要开阔，远离电池、金属等，天线周围PCB禁止敷铜，必要的时候，PCB和天线重叠的部分要挖空或者打孔。
2、当设计的产品放在金属外壳、金属机柜时，必须用天线馈线把信号从天线引出来外接SMA天线或者吸盘天线，否则信号被金属外壳屏蔽而使距离大打折扣，要求距离远的，可使用高增益天线。
3、电源设计。电源是整个系统的心脏，设计时应重点考虑。si4432无线模块推荐工作电压3.3V，瞬态电流能提供200mA以上。
4、采用DCDC、LDO降压，还要考虑纹波和浪涌电流的冲击。纹波可以在接入模块电源的地方用LC网络处理；浪涌电流可以接大电容处理。
5、如果采用电池供电，应考虑电池的瞬态电流是否足够，推荐用锂电池 镍氢电池不推荐用干电池。
6、软件设计时，应尽量使用数据包通信，通信设置速率越低，距离越远。
7、当使用DEMO程序以外的通信速率通信时，应用参数计算工具，重新计算通信参数。并根据自己产品通信要求，适当调整。
8、做批量生产的产品时，如考虑产品的可测试性、可维修性、可替换性，应尽量采用本公司的DIP接口模块。如考虑小体积就用邮票孔接口模块。
9、如果您的产品还需要模快速入门，可以订购我们的配套无线开发板
可靠稳妥的包装免除您的最后一丝忧虑
